Методы визуализации научных данных: основные виды, критерии выбора, требования
Разбираем, как выбирать графики, диаграммы, карты и схемы для ВКР, статьи или доклада, чтобы визуализация помогала доказать вывод, а не украшала текст. Отдельно — как использовать ИИ для черновиков визуализаций без нарушения академической честности.
Визуализация научных данных — это не красивое приложение к исследованию, а способ показать закономерность, сравнение, структуру или динамику так, чтобы читатель быстро понял доказательство. В дипломной работе, статье, отчете по практике или презентации хороший график может заменить страницу описания, но плохой — исказить результат и вызвать вопросы на защите.
Главная ошибка студентов — выбирать визуализацию по принципу «так выглядит солиднее». Научная визуализация начинается не с программы и не с цвета, а с исследовательского вопроса: что именно нужно доказать, сравнить, объяснить или проверить. Уже после этого выбирают тип диаграммы, масштаб, подписи, способ группировки и место в тексте.
ИИ-инструменты могут помочь: предложить тип графика, проверить читаемость подписи, сгенерировать код для построения диаграммы или найти ошибки в легенде. Но они не должны придумывать данные, подменять анализ и маскировать источник результата. Если в вузе есть правила раскрытия использования ИИ, их нужно соблюдать; финально ориентируйтесь на методичку, локальные документы образовательной программы и требования научного руководителя.

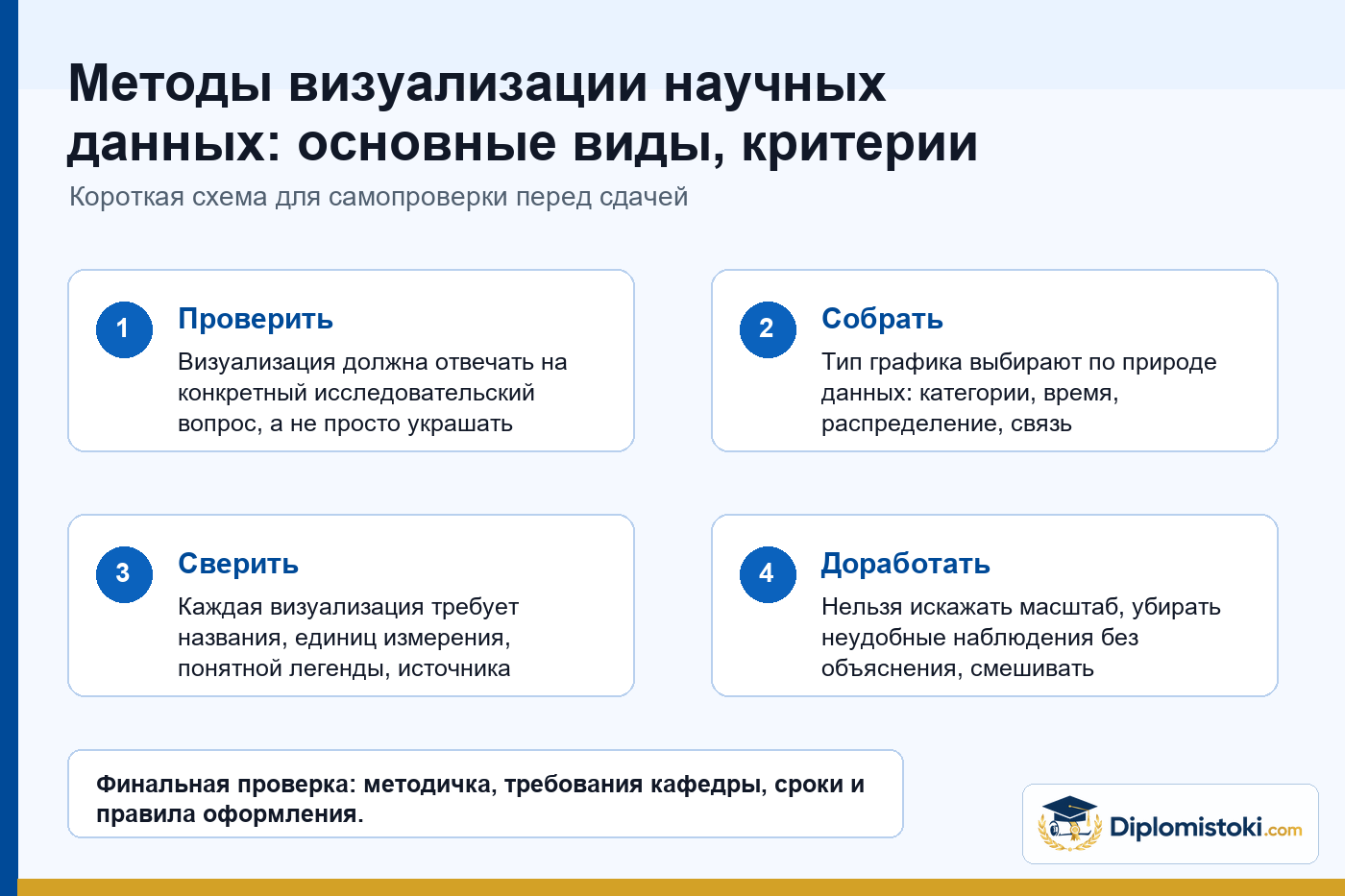

Коротко
- Визуализация должна отвечать на конкретный исследовательский вопрос, а не просто украшать работу.
- Тип графика выбирают по природе данных: категории, время, распределение, связь переменных, география, процесс или структура.
- Каждая визуализация требует названия, единиц измерения, понятной легенды, источника данных и связи с выводом в тексте.
- Нельзя искажать масштаб, убирать неудобные наблюдения без объяснения, смешивать несопоставимые показатели и перегружать график.
- ИИ допустим для чернового выбора формата, проверки логики и генерации кода, но не для фабрикации данных и выводов.
- Оформление рисунков, таблиц, нумерации и ссылок в ВКР проверяйте по методичке кафедры и локальным правилам вуза.
Что считается визуализацией научных данных
В научной работе визуализация — это любое графическое представление данных, модели, процедуры или результата: диаграмма, график, карта, тепловая матрица, блок-схема, дерево решений, сетевой граф, инфографика, рисунок эксперимента. Важно, что она не существует отдельно от текста. Автор должен объяснить, какие данные использованы, как они обработаны и какой вывод подтверждает изображение.
В ВКР визуализации обычно выполняют четыре задачи. Первая — показать исходные данные: выборку, структуру респондентов, распределение наблюдений. Вторая — подтвердить аналитический результат: динамику, различия между группами, корреляцию, кластеризацию. Третья — объяснить методику: этапы исследования, алгоритм расчета, логику эксперимента. Четвертая — представить итоговую модель, рекомендации или проектное решение.
Рабочий критерий простой: если без рисунка вывод становится менее понятным или менее убедительным, визуализация нужна. Если рисунок дублирует очевидную фразу и не добавляет аргумента, его лучше убрать или заменить таблицей.
Основные виды визуализации и когда их применять
Не существует универсального «лучшего» графика. Один и тот же набор данных можно показать по-разному, но научно корректным будет тот вариант, который минимально искажает смысл и лучше всего отвечает задаче анализа.
| Вид визуализации | Для каких данных подходит | Что показывает лучше всего | Когда быть осторожнее |
|---|---|---|---|
| Столбчатая диаграмма | Категории, группы, варианты ответов | Сравнение величин между группами | При слишком большом числе категорий и длинных подписях |
| Линейный график | Временные ряды, последовательные измерения | Динамику, тренд, сезонность, изменение показателя | Если точки не имеют естественного порядка во времени |
| Круговая диаграмма | Доли одного целого | Грубое соотношение частей | Если долей много, они близки по размеру или сумма не равна целому |
| Гистограмма | Количественные значения | Распределение, асимметрию, концентрацию наблюдений | При произвольном выборе интервалов без пояснения |
| Box plot | Количественные данные по группам | Медиану, разброс, выбросы, сравнение распределений | Если аудитория не знакома с форматом — нужна расшифровка |
| Диаграмма рассеяния | Две количественные переменные | Связь, корреляцию, кластеры, выбросы | Если по графику делают причинный вывод без методического обоснования |
| Тепловая карта | Матрицы, таблицы показателей, корреляции | Интенсивность значений и паттерны в массиве | При неудачной цветовой шкале и отсутствии числовых ориентиров |
| Карта | Данные с географической привязкой | Территориальные различия и пространственные закономерности | Если показатель зависит от численности населения и не нормирован |
| Блок-схема | Процессы, методики, алгоритмы | Последовательность действий и условия перехода | Если схема превращается в пересказ всего текста мелким шрифтом |
| Сетевой граф | Связи между объектами | Отношения, узлы влияния, структуру сети | Если не объяснены правила построения связей |
В гуманитарных и социальных исследованиях часто полезны не только диаграммы, но и концептуальные схемы: модель факторов, классификация подходов, логика анализа источников. В инженерных, экономических, медицинских и естественно-научных работах чаще встречаются графики измерений, карты, матрицы, результаты моделирования. Но принцип один: форма следует за задачей.
Критерии выбора метода визуализации
Выбор визуализации удобно начинать не с меню Excel, Python или BI-сервиса, а с пяти вопросов. Какой тип данных у вас есть? Какой вывод нужно доказать? Кто будет читать график? Сколько деталей необходимо показать? Какие ограничения по оформлению есть в вашей работе?
| Исследовательская задача | Подходящий метод | Что написать рядом с визуализацией | Типичная ошибка |
|---|---|---|---|
| Сравнить несколько групп | Столбчатая диаграмма, box plot, точечная диаграмма с группами | Какая группа выше или ниже, насколько различия значимы для вывода | Показывать только проценты без абсолютной базы |
| Показать изменение во времени | Линейный график, область, индексный график | Период, шаг наблюдений, возможные причины переломов | Соединять линией категории без временного порядка |
| Показать состав целого | Составной столбец, stacked bar, иногда круговая диаграмма | Что является целым и почему доли сопоставимы | Сравнивать доли из разных оснований |
| Проверить распределение | Гистограмма, плотность, box plot | Форма распределения, выбросы, медиана или среднее | Делать вывод только по среднему без разброса |
| Показать связь переменных | Диаграмма рассеяния, корреляционная матрица | Сила и направление связи, ограничения интерпретации | Путать корреляцию с причинностью |
| Объяснить методику | Workflow-схема, блок-схема, диаграмма процесса | Этапы, входные данные, контрольные точки, результат | Не отделять реальные действия от планируемых |
| Показать территориальные различия | Картограмма, точечная карта, карта плотности | Единица территории, нормировка показателя, источник геоданных | Использовать абсолютные значения там, где нужны относительные |
Если данные маленькие — например, 5–10 значений — таблица иногда честнее графика. Если значений много, таблица становится нечитаемой, и лучше использовать график с понятной агрегацией. Если нужно показать точные числа для проверки расчетов, оставьте таблицу в приложении, а в основном тексте покажите график с ключевой закономерностью.
Алгоритм: как подготовить визуализацию для ВКР или статьи
- Сформулируйте тезис. Запишите одним предложением, что должен доказать рисунок: например, «после внедрения методики средний показатель вырос», «респонденты разных курсов дают разные ответы», «между переменными есть положительная связь».
- Определите тип данных. Разделите переменные на категориальные, количественные, временные, географические, текстовые или сетевые. От этого зависит набор допустимых графиков.
- Проверьте качество данных. Уточните пропуски, выбросы, единицы измерения, период наблюдений, объем выборки, источник и способ расчета показателей.
- Выберите 1–2 возможных формата. Постройте черновики и сравните, где вывод читается быстрее и без дополнительных объяснений.
- Настройте масштаб и подписи. Укажите оси, единицы, легенду, период, размер выборки, источник данных. Не обрезайте ось так, чтобы различия выглядели больше, чем есть.
- Сверьте график с текстом. В абзаце до или после рисунка объясните не все числа, а главный вывод и его значение для исследования.
- Проверьте воспроизводимость. Сохраните исходные данные, формулы, код или настройки программы. Это поможет ответить на вопросы руководителя и комиссии.
- Оформите по требованиям. Нумерацию, подпись, ссылку в тексте, расположение и список источников проверьте по методичке кафедры или правилам журнала.
Требования к научной визуализации
Требования можно разделить на содержательные, технические и этические. Содержательные отвечают за научную корректность: данные должны соответствовать тезису, показатели — быть сопоставимыми, а вывод — не выходить за пределы метода. Технические требования связаны с читаемостью: достаточный размер шрифта, контраст, единый стиль, понятные подписи. Этические — с честностью представления данных и источников.
Что обязательно должно быть у рисунка или графика
- Название или подпись. Читатель должен понять, что изображено, без поиска объяснения на предыдущей странице.
- Нумерация. В ВКР обычно рисунки и таблицы нумеруются и упоминаются в тексте, но конкретный формат проверяйте в методичке.
- Оси и единицы измерения. Проценты, рубли, баллы, годы, количество наблюдений не должны угадываться.
- Легенда. Если есть цвета, линии, маркеры или группы, они должны быть расшифрованы.
- Источник данных. Укажите, откуда взяты данные: собственное исследование, опрос, открытая статистика, расчет автора по конкретному источнику.
- Пояснение метода. Если использована нормировка, индекс, сглаживание, фильтр или модель, это нужно кратко объяснить.
- Связь с выводом. В тексте должна быть ссылка на визуализацию и интерпретация результата.
Если визуализация построена на чужих данных, важно корректно сослаться на источник. Если это ваш расчет на основе открытых данных, формулировка может быть такой: «Составлено автором по данным…» или «Рассчитано автором на основе…». Конкретные правила оформления источников, рисунков и приложений зависят от вуза, кафедры, журнала или конференции, поэтому финально проверяйте их в официальных документах.
Допустимое использование ИИ при визуализации данных
ИИ полезен там, где нужно ускорить черновую работу и проверку логики. Он может предложить тип графика по описанию данных, помочь сформулировать подпись, написать код для построения диаграммы, объяснить, почему круговая диаграмма не подходит для 12 категорий, или составить чеклист проверки. Но ответственность за данные, метод, интерпретацию и оформление остается на авторе работы.
Безопасный workflow выглядит так: автор формулирует исследовательский вопрос → загружает или описывает структуру данных без лишних персональных сведений → получает варианты визуализации → самостоятельно строит график в проверяемом инструменте → сверяет результат с исходной таблицей → описывает метод и источник → при необходимости раскрывает использование ИИ по правилам вуза.
| Задача | Допустимо | Недопустимо | Как зафиксировать честно |
|---|---|---|---|
| Выбор типа графика | Попросить предложить варианты под задачу и тип данных | Принять рекомендацию без проверки смысла и ограничений | Сохранить свой обоснованный выбор в рабочем файле |
| Генерация кода | Использовать черновой код для Python, R или таблиц | Не проверять, какие фильтры, формулы и шкалы применены | Прокомментировать код и сохранить версию с данными |
| Подпись к рисунку | Улучшить ясность формулировки | Добавить вывод, которого нет в данных | Сверить подпись с фактическими значениями |
| Очистка данных | Составить список возможных проверок пропусков и выбросов | Удалять наблюдения только потому, что они портят график | Описать критерий исключения данных |
| Интерпретация | Проверить, нет ли логических противоречий | Выдавать автоматически сгенерированный вывод за результат анализа | Писать вывод самостоятельно и ссылаться на метод |
Если данные содержат персональные сведения, коммерческую тайну, медицинскую информацию или закрытые материалы организации, не загружайте их в сторонние сервисы без разрешения и понимания политики обработки данных. Лучше обезличить набор, работать локально или согласовать способ обработки с руководителем.
Пример: как выбрать визуализацию для главы ВКР
Допустим, в работе исследуется влияние учебной мотивации на успеваемость студентов. Есть результаты анкетирования 120 респондентов: курс, средний балл, уровень мотивации по шкале, формат обучения, число пропусков. Автор хочет показать, что мотивация связана с успеваемостью, но связь не одинаковая для разных форматов обучения.
Неудачное решение: построить круговую диаграмму с долями студентов по уровням мотивации и написать, что мотивация влияет на успеваемость. Такая диаграмма показывает только состав выборки, но не связь между переменными.
Более корректное решение: использовать диаграмму рассеяния: по оси X — мотивация, по оси Y — средний балл, цветом обозначить формат обучения. Дополнительно можно добавить линию тренда, если методически уместно, и указать коэффициент корреляции в тексте, если он рассчитан корректно.
Мини-шаблон подписи: «Рисунок 3 — Связь уровня учебной мотивации и среднего балла студентов по форматам обучения. Источник: составлено автором по результатам анкетирования, n = 120». Если в вашей методичке требуется другой порядок слов, тире, точка в конце подписи или отдельное указание источника под рисунком, используйте правила вуза.
Частые ошибки в визуализации научных данных
- График без исследовательского смысла. Изображение есть, но непонятно, какой вывод оно подтверждает.
- Неподходящий тип диаграммы. Например, круговая диаграмма для динамики или линейный график для несвязанных категорий.
- Искаженный масштаб. Обрезанная ось, неодинаковые интервалы, слишком сильное сглаживание или 3D-эффекты создают ложное впечатление.
- Нет единиц измерения. Читатель видит числа, но не понимает, это проценты, баллы, тысячи рублей или количество ответов.
- Смешение абсолютных и относительных показателей. Особенно опасно в сравнении регионов, групп разного размера и периодов с разной базой.
- Перегрузка цветом и элементами. Слишком много линий, подписей и декоративных эффектов мешают читать данные.
- Вывод сильнее данных. По корреляции заявляют причинность, по малой выборке делают обобщение на всю совокупность.
- Нет источника. Невозможно понять, откуда взялись данные и можно ли им доверять.
- ИИ использован без проверки. Код или подпись выглядят убедительно, но содержат неверную группировку, фильтр или интерпретацию.
Что проверить в методичке или у научного руководителя
Единых для всех вузов правил оформления визуализаций в ВКР нет: требования зависят от образовательной программы, кафедры, уровня работы, года набора и локальных документов. Поэтому перед финальной версткой обязательно проверьте официальные источники.
- Как называть и нумеровать рисунки, таблицы, схемы, диаграммы: сквозная нумерация или по главам.
- Где размещать подпись: над таблицей, под рисунком, с точкой или без нее.
- Как оформлять источник под рисунком и когда нужна ссылка в списке литературы.
- Можно ли выносить большие графики, карты и исходные таблицы в приложения.
- Какие требования к шрифту, интервалам, полям, цвету и качеству изображений.
- Нужно ли отдельно раскрывать использование ИИ-инструментов при подготовке графиков, кода или текста подписи.
- Какие правила действуют для персональных данных, результатов опросов и материалов организаций.
- Есть ли требования к оригинальности, проверке заимствований и допуску к защите; точные значения и процедуры нужно смотреть только в документах вуза.
FAQ
Чем график отличается от таблицы в научной работе?
Таблица удобна, когда важны точные значения и их немного. График лучше показывает закономерность: рост, спад, различие групп, распределение или связь. Часто используют оба формата: подробная таблица в приложении, ключевой график в основном тексте.
Можно ли использовать круговые диаграммы в ВКР?
Можно, если нужно показать несколько долей одного целого и этих долей немного. Но для сравнения групп, динамики и большого числа категорий чаще лучше подходят столбчатые диаграммы или составные столбцы.
Нужно ли указывать источник, если график построен самостоятельно?
Да, потому что самостоятельное построение не означает самостоятельное происхождение данных. Если данные собраны вами, укажите это. Если вы рассчитали показатель по открытым данным, напишите источник исходных данных. Формулировку проверяйте по методичке.
Можно ли строить графики с помощью ИИ?
Можно использовать ИИ как помощника для выбора типа визуализации, генерации кода или проверки подписи. Нельзя придумывать данные, скрывать значимые исключения и переносить выводы без проверки. Если вуз требует раскрывать использование ИИ, следуйте локальным правилам.
Как понять, что визуализация перегружена?
Если читателю нужно долго искать легенду, различать похожие цвета, читать мелкие подписи или держать в голове слишком много линий, график перегружен. Разделите его на несколько рисунков, уберите второстепенные категории или перенесите детали в приложение.
Можно ли менять масштаб оси, чтобы различия были заметнее?
Масштаб можно выбирать осмысленно, но нельзя создавать ложное впечатление. Если ось не начинается с нуля или применена логарифмическая шкала, это нужно явно показать и при необходимости объяснить в тексте.
Какие программы лучше использовать?
Подойдут Excel, Google Sheets, LibreOffice Calc, R, Python, специализированные статистические пакеты, BI-сервисы и инструменты для схем. Выбор зависит от сложности данных и требований кафедры. Важнее не программа, а проверяемость расчетов и корректность вывода.
Заключение
Хорошая визуализация научных данных начинается с вопроса, а заканчивается проверяемым выводом. Сначала определите, что именно нужно показать: сравнение, динамику, распределение, связь, территорию, процесс или модель. Затем выберите метод, проверьте данные, оформите подписи и объясните результат в тексте.
Практический следующий шаг: откройте свою главу ВКР или черновик статьи и выпишите все места, где есть числа, сравнения или этапы методики. Напротив каждого пункта отметьте, что лучше подойдет: таблица, график, схема или текстовое описание. После этого согласуйте спорные визуализации с научным руководителем и сверяйте оформление с методичкой, а не с случайными примерами из интернета.
